آشنایی با قطعات داخلی موبایل و نکات کاربردی برای تعمیر آسان

برای آشنایی با نکات کاربردی تعمیر آسان گوشی، لازم است قطعات داخلی موبایل را بشناسید. پردازنده، حافظه موقت و حافظه داخلی بر روی مادربرد به‌عنوان مغز دستگاه، قرار گرفته‌اند. باتری منبع تامین انرژی است و نمایشگر، دوربین، اسپیکر و میکروفون، وظیفه تعامل با کاربر را بر عهده دارند. برای تعمیر با کیفیت، همیشه از ابزار مناسب استفاده کرده و قطعات یدکی اورجینال بخرید. با حوصله و بدون اعمال فشار زیاد کار کنید و مراقب قطعات ریز باشید. در صورت بروز هرگونه مشکل پیچیده، توصیه می‌شود موبایل خود را به یک متخصص بسپارید.

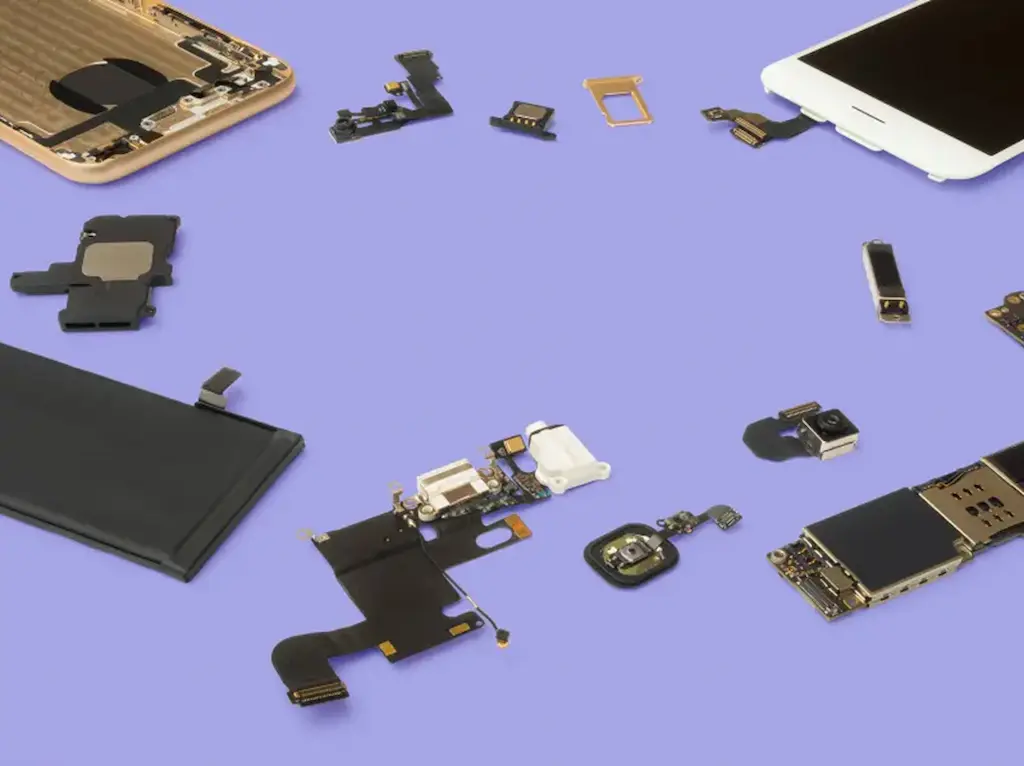

قطعات داخلی موبایل کدامند؟

هر یک از قطعات داخلی موبایل وظیفه خاصی دارد تا کل سیستم درست کار کند. جهت آشنایی با قطعات داخلی موبایل، در ادامه لیست قطعات موبایل به‌همراه وظایف‌شان آمده است:

• پردازنده چند‌هسته‌ای (CPU) و پردازنده گرافیکی (GPU) اجزای اصلی هستند. CPU فرمان‌ها و برنامه‌ها را اجرا می‌کند و GPU کارهای تصویری مثل بازی، عکس و ویدیو را انجام می‌دهد. رم (RAM)، حافظه‌ موقت برای اجرای برنامه‌ها و حافظه داخلی (ROM یا Flash Memory)، حافظه‌ دائمی برای سیستم‌عامل، برنامه‌ها و داده‌ها می‌باشد.
• سیستم تغذیه شامل باتری از نوع لیتیوم-یون یا لیتیوم-پلیمر است که تامین‌کننده‌ انرژی گوشی می‌باشد. مدار کنترل انرژی (PMIC)، شارژ و توزیع برق بین قطعات مختلف را تنظیم می‌کند.
• نمایشگر یا صفحه‌نمایش (LCD یا OLED) برای نمایش تصاویر و ویدیوها به‌کار می‌رود. دیجیتایزر، محل لمس انگشت را تشخیص داده و به پردازنده اطلاع می‌دهد. شیشه محافظ (Cover Glass)، از صفحه‌نمایش محافظت می‌کند.

• دوربین جلو و عقب شامل حسگر تصویر و لنز است. حسگر Proximity، هنگام تماس، صفحه را خاموش می‌کند و حسگر نور محیطی، روشنایی صفحه را تنظیم می‌نماید. شتاب‌سنج و ژیروسکوپ، حرکت و جهت گوشی را تشخیص می‌دهند. حسگر اثر انگشت یا ماژول تشخیص چهره برای امنیت بیومتریک کاربرد دارد.
• پردازنده شبکه یا مودم، مسئول ارتباط سلولی (۴G و ۵G) می‌باشد.
• سیم‌کارت یا eSIM برای شناسایی گوشی در شبکه موبایل است و تراشه Wi-Fi و Bluetooth برای اتصال بی‌سیم با مودم یا لوازم جانبی می‌باشد. همچنین ماژول GPS، موقعیت مکانی را مشخص می‌کند و تراشه NFC، برای تبادل داده بدون تماس است.
• بازر گوشی یا همان بلندگوی داخلی موبایل، از قطعات مهم سخت‌افزاری دستگاه بوده و به‌طور مستقیم به بُرد اصلی متصل است. این قطعه باعث می‌شود صدای زنگ، موسیقی، ویدیو یا مکالمات تلفنی را بشنوید.

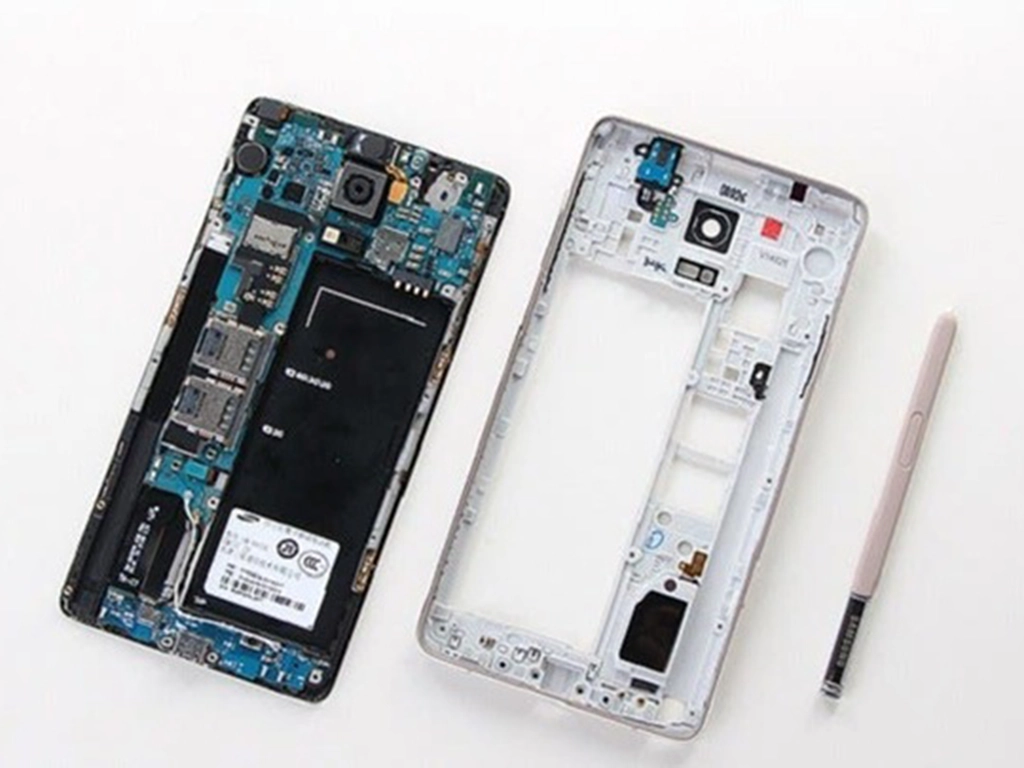

اجزای فیزیکی موبایل کدامند؟

برد اصلی (Mainboard / PCB) که محل اتصال همه قطعات به همدیگر می‌باشد، اصلی‌ترین جزء فیزیکی موبایل است. قاب یا بدنه (Frame / Chassis)، نقش محافظ دستگاه را دارد. گلس دوربین گوشی، از لنز دوربین در برابر خط‌وخش، ضربه و گردوغبار محافظت می‌کند. باندهای آنتن، در قاب یا پشت گوشی قرار دارند و برای ارسال و دریافت سیگنال استفاده می‌شوند. دکمه‌ها شامل پاور، ولوم و گاهی دکمه مخصوص دوربین یا بی‌صدا کردن هستند. میکروفون و بلندگوها، ضبط و پخش صدا را انجام می‌دهند و تراشه صوتی (Audio Codec IC)، سیگنال‌های دیجیتال و آنالوگ را تبدیل می‌کند. اگر در موبایلی جک هدفون وجود داشته باشد، برای اتصال هدفون سیمی به‌کار می‌رود‌. سوکت شارژ (USB-C) برای شارژ و یا انتقال داده‌ها استفاده می‌شود. سوکت شارژ یا درگاه اتصال برق، محل ورود جریان برای شارژ باتری گوشی است که خرابی آن باعث قطع شارژ و کارکرد نادرست دستگاه می‌شود.

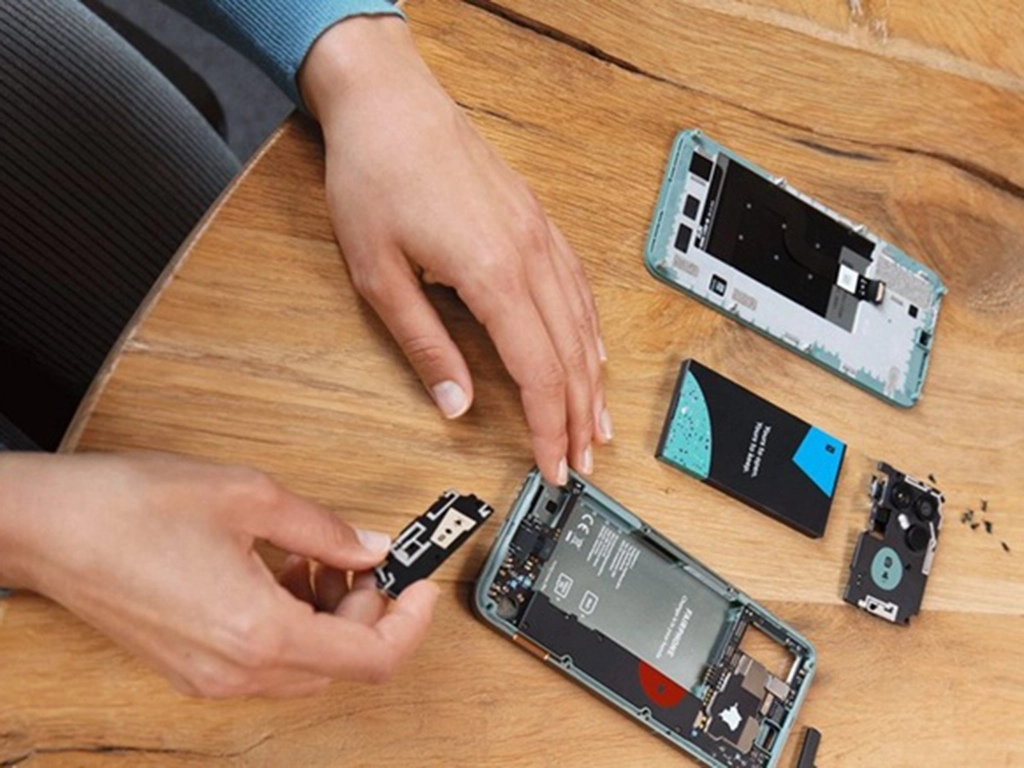

چه نکاتی برای تعمیر آسان قطعات داخلی موبایل کاربردی هستند؟

جهت انجام راحت‌تر و ایمن‌تر تعمیر قطعات داخلی موبایل، از آموزش‌های معتبر استفاده نمایید. بهتر است در صورت پیچیدگی اشکالات، به متخصص مراجعه کنید. برای آشنایی با نکات عملی و کاربردی برای تعمیر موبایل، می‌توانید موارد زیر را در نظر بگیرید:

• همیشه در محیطی تمیز و بدون الکتریسیته ساکن کار کنید. برای جلوگیری از آسیب و آلودگی، یک میز بدون گرد و غبار، با نور مناسب و زیرانداز ضد استاتیک لازم است.

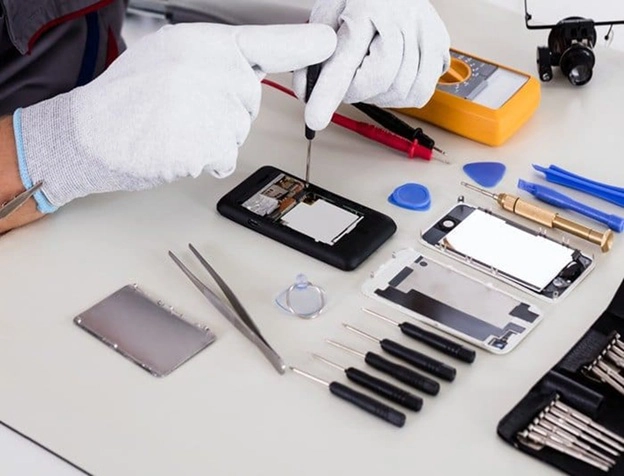

• قبل از شروع به‌کار، ابزار مناسب را آماده کنید. پیچ‌گوشتی‌های دقیق (تورکس، چارسو، پنتولوب)، کاردک پلاستیکی، پنس، لیوان ساکشن و سینی مغناطیسی برای پیچ‌ها ضروری‌اند.
• در حین باز کردن اجزای گوشی موبایل عکس بگیرید. ثبت تصاویر از هر مرحله در هنگام باز کردن، نقش حیاتی برای بستن دوباره دارد.
• با دقت و ظرافت و با استفاده از فشار یکنواخت و ملایم کار کنید. همیشه از ابزار پلاستیکی استفاده نمایید.

• همیشه قبل از جدا کردن هر کابل، اول باتری و منبع تغذیه را جدا کنید.
• به قطعات فلت دقت نمایید زیرا بسیار شکننده‌اند. پیش از جدا کردن قطعات چسبی، کمی حرارت ملایم (60  تا ۸۰ درجه سانتی‌گراد) بدهید.

• مواظب پیچ‌ها باشید. محل هر پیچ را دقیق نگه دارید. امکان دارد شکل پیچ‌ها مشابه باشد ولی طول‌شان متفاوت است. اشتباه در جای‌گذاری می‌تواند باعث سوراخ شدن بُرد یا نمایشگر شود. از پد مغناطیسی یا نوار چسب برچسب‌دار برای مرتب‌سازی پیچ‌ها بر اساس هر مرحله استفاده کنید.
• برای شل کردن چسب نمایشگر، باتری یا قاب از گرمای کنترل‌شده سشوار صنعتی استفاده کنید. سشوار خانگی معمولا حرارت ناهماهنگ دارد.
• از حرارت بیش‌ازحد روی تراشه‌ها پرهیز کنید. گرمای زیاد می‌تواند باعث ذوب یا تاب‌برداشتن قطعات ریز شود. از دمای ۶۰ تا ۸۰ درجه در مدت زمان کوتاه استفاده نمایید.

مراحل نهایی تعمیر قطعات داخلی موبایل چیست؟

سعی کنید همیشه تمیز کار کنید و از قطعات داخلی موبایل خوب نگهداری نمایید. برای پاک کردن اتصالات، زنگ‌زدگی و چسب، الکل ایزوپروپیل ۹۹٪ مناسب است و هرگز از آب استفاده نکنید. برای چسباندن قطعات از نوار چسب دوطرفه مخصوص مثل Tesa 61395، استفاده نمایید تا آب‌بندی و استحکام حفظ گردد. همیشه سعی کنید قبل از عیب‌جویی قطعه، اتصالات را بررسی کنید زیرا بسیاری از نمایشگرهای به‌ظاهر معیوب، فقط فلت شل دارند.

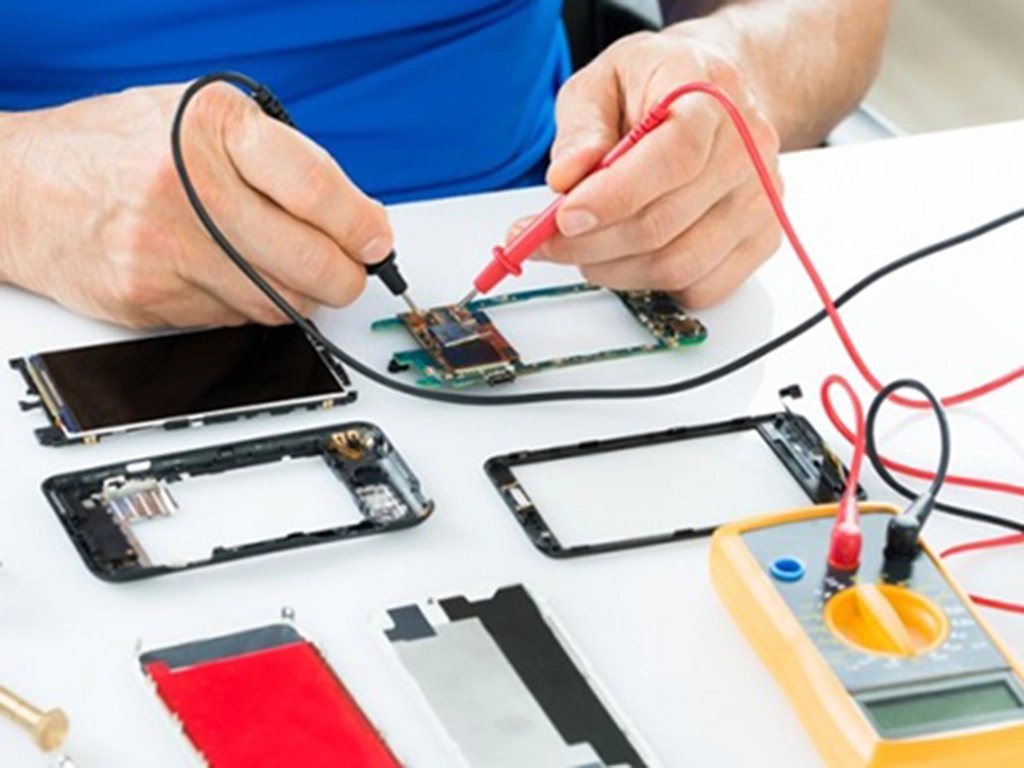

در هنگام تعویض قطعات داخلی موبایل از قطعات اصلی یا جایگزین‌های با کیفیت استفاده کنید. قطعات ارزان ممکن است عمر کوتاه‌تری داشته باشند یا حتی به مادربُرد آسیب بزنند. با به‌کارگیری مراحل فوق اعتماد مشتری را جلب می‌کنید. از نکات کاربردی برای تعمیر موبایل، آنکه موبایل معیوب را با دستگاه سالم یا شماتیک مقایسه کنید تا مشکلات بُرد را بهتر تشخیص دهید. همیشه مراحل بستن دوباره را بر اساس عکس‌های خود، به ترتیب به عقب برگردید. برای تست جریان برق و اتصال‌ها، از مولتی‌متر استفاده نمایید. مواظب باشید که پیچ‌ها را زیاد سفت نکنید، ممکن است رزوه خراب شود یا قاب ترک بردارد. پیش از بستن نهایی، دستگاه را تست کنید. مطمئن شوید دکمه‌ها، دوربین و حسگرها درست کار می‌کنند، بعد نمایشگر یا قاب پشتی را بچسبانید.

برای راهنمای انتخاب تعمیرکار موبایل مناسب کلیلک کنید .

سوالات متداول

خدمات تعمیر موبایل شامل چه مواردی است؟

خدمات تعمیر قطعات داخلی موبایل شامل تعویض صفحه‌نمایش، تعمیر یا تعویض باتری، رفع مشکلات سوکت شارژ، تعمیر بُرد و مدارها، تعویض دوربین، برطرف‌کردن ایرادات صدا و اسپیکر می‌باشد. تعویض گلس، رفع مشکل تاچ، تعمیر دکمه‌ها، رفع مشکل آنتن و وای‌فای، بازیابی اطلاعات، نصب نرم‌افزار و آپدیت سیستم‌عامل از دیگر خدمات تعمیر موبایل است.

ابزارهای ضروری برای تعمیر موبایل کدامند؟

مجموعه پیچ‌گوشتی‌های دقیق، ابزارهای پلاستیکی باز کننده قاب، دستبند ضد الکتریسیته ساکن، اسپادگر برای جداسازی کانکتورها و قطعات ظریف، لیوان مکنده، پنس ضد الکتریسیته، سینی مغناطیسی برای نگهداری پیچ‌ها و قطعات، هویه و سیم لحیم، برس‌های نرم برای تمیز کردن داخل دستگاه، سشوار برای شل کردن چسب‌ها و جدا کردن اجزا.

چگونه می‌توان قطعات اصلی یا جایگزین‌های با کیفیت را تهیه کرد؟

جهت تامین قطعات با کیفیت و اصلی مانند صفحه لمسی خازنی، گلس دوربین گوشی، دوربین گوشی، هولدر سیم کارت و در پشت گوشی از برندهای موجود که در صفحه قطعات داخلی در وب‌سایت موبوپارت ارائه شده، استفاده کنید.

برای 8 مورد از مشکلات بعد از تعویض تاچ ال سی دی گوشی کلیک کنید .
