برد شارژ گوشی چیست و چه زمانی باید آن را تعویض کرد؟

آیا گوشی شما دیگر شارژ نمی‌شود یا سرعت شارژ آن به ‌شدت کاهش یافته است؟ بسیاری از کاربران در مواجهه با عدم شارژ گوشی، تصور می‌کنند که باتری یا کابل شارژرشان معیوب است، اما شاید مشکل از جای دیگری باشد.

یکی از علائم شایع پس از ضربه خوردن دستگاه، شارژ نشدن آن علی‌رغم اتصال کابل و سوکت به گوشی است که نشان‌دهنده اختلال در عملکرد برد شارژ گوشی می‌باشد. برد شارژ، قطعه‌ای حیاتی در ساختار سخت‌افزاری انواع تلفن‌های همراه است که وظیفه مدیریت تامین انرژی دستگاه را بر عهده دارد و در صورت عدم کارکرد صحیح آن، ادامه فعالیت و روشن ماندن گوشی غیرممکن خواهد بود. شناخت کارایی این قطعه، آگاهی از نحوه مراقبت از آن و بررسی مشکلات رایجی که ایجاد می‌کند، برای هر کاربری که قصد عیب‌یابی یا خرید برد شارژ جدید را دارد بسیار حائز اهمیت است. در ادامه این مطلب به بررسی دقیق عملکرد برد شارژ، علائم خرابی آن و نکات مهمی که باید هنگام تعویض این قطعه در نظر داشته باشید، می‌پردازیم.

برد شارژ گوشی چیست و چگونه کار می‌کند؟

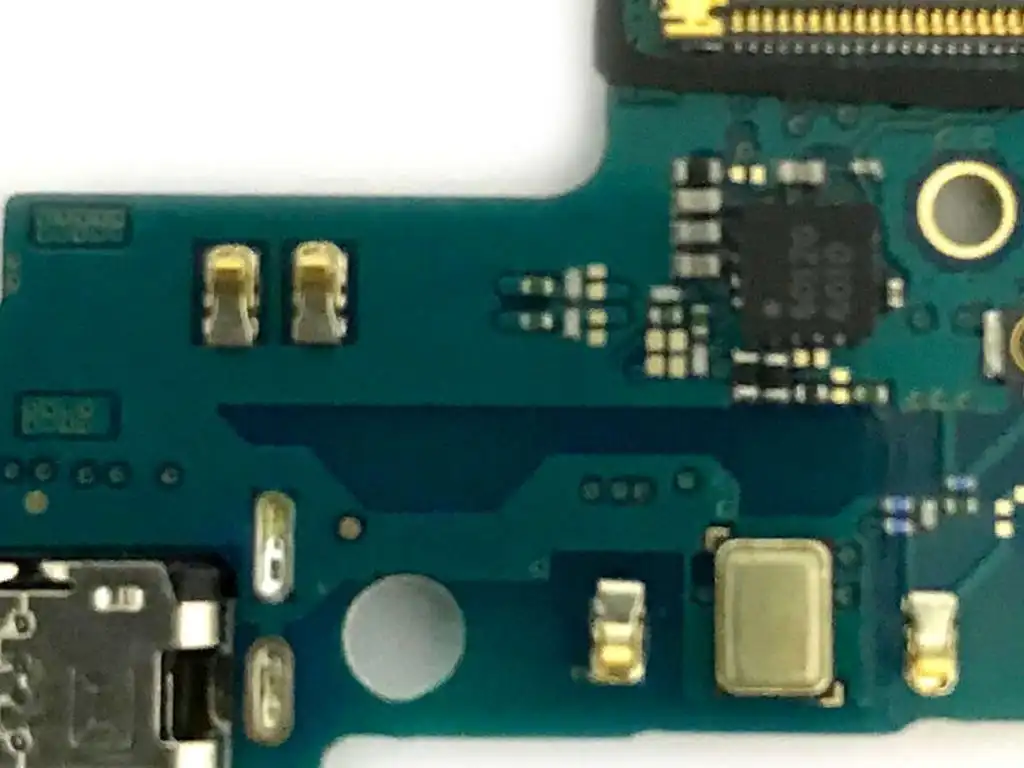

برد شارژ گوشی که در میان تعمیرکاران به برد زیر یا ساب‌برد (Sub-board) نیز معروف است، کوچک‌ترین اما یکی از مهم‌ترین بردهای مدار چاپی در گوشی‌های هوشمند امروزی است. این قطعه مسئولیت دریافت جریان ورودی از درگاه USB (پورت شارژ) و انتقال ولتاژ مناسب به سمت مادربرد اصلی و در نهایت باتری را بر عهده دارد. گوشی‌های هوشمند انرژی مورد نیاز قطعات خود را از طریق باتری تامین می‌کنند و برای انجام درست این فرآیند، هماهنگی قطعات مختلف روی برد الزامی است.

علاوه بر انتقال انرژی، در بسیاری از مدل‌ها به‌ویژه در انواع برد شارژر موبایل سامسونگ، اجزای مهمی نظیر میکروفون اصلی، سوکت هندزفری، سوکت شارژ، خازن، دیود و آی‌سی شارژ روی همین برد قرار می‌گیرند. زمانی که شما کابل شارژ را به گوشی متصل می‌کنید، انرژی باید از درگاه وارد شده و از طریق این برد مدیریت شود. اگر این برد دچار اختلال شود، فرآیند انتقال انرژی مختل شده و عملاً گوشی شما غیرقابل استفاده می‌شود.

دلایل خرابی برد شارژ گوشی

خرابی برد شارژ گوشی معمولاً در اثر ضربه‌های ناگهانی یا سقوط دستگاه رخ می‌دهد که باعث اختلال در اتصالات داخلی یا شکستگی قطعات ظریف روی برد می‌شود. با این حال، همیشه اولین قدم برای عیب‌یابی، بررسی سلامت کابل و شارژر است. گاهی اوقات تجمع آلودگی و جرم در درگاه شارژ، مانع از اتصال صحیح می‌شود که با تمیز کردن ملایم آن توسط مسواک و مواد حلال مخصوص می‌توان مشکل را رفع کرد. اگر پس از اطمینان از سلامت لوازم جانبی و تمیزی سوکت، دستگاه همچنان شارژ نشد، باید به فکر بررسی تخصصی‌تر قطعات داخلی گوشی و تعویض برد شارژ باشید.

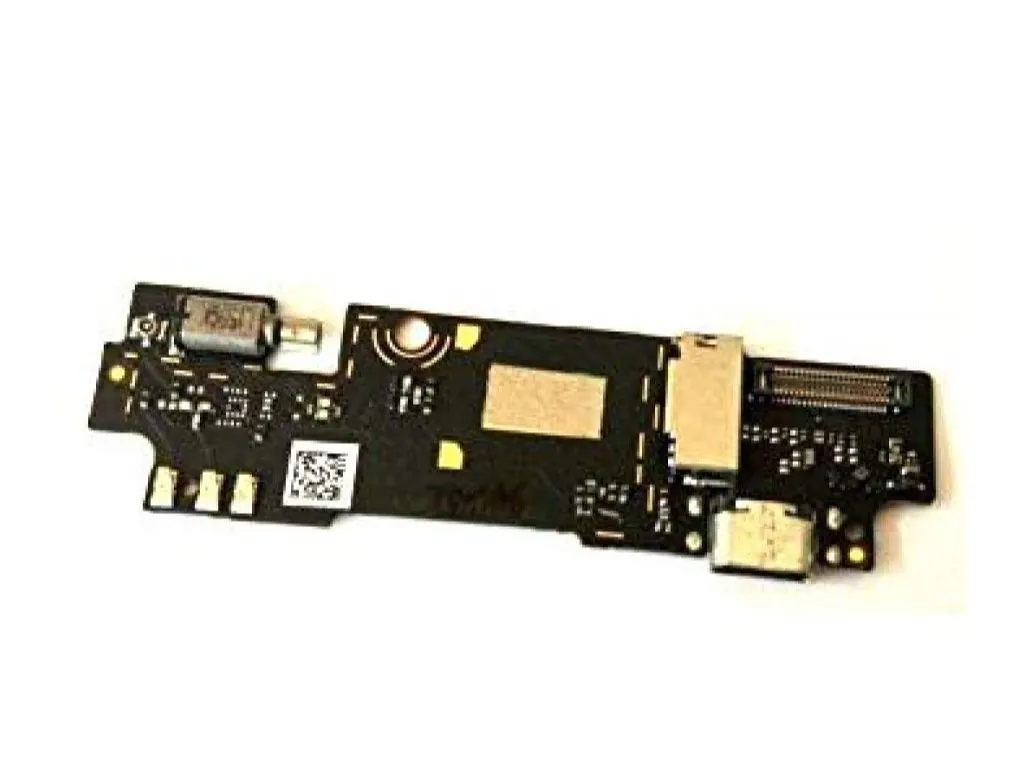

چه زمانی باید اقدام به تعویض برد شارژ گوشی کنیم؟

تشخیص زمان تعویض برد شارژ گوشی نیاز به دقت فنی دارد. خرابی درگاه شارژ تنها یکی از دلایل تعویض است. موارد زیر از جمله مهم‌ترین نشانه‌هایی هستند که به شما هشدار می‌دهند باید به فکر تهیه قطعه جدید باشید:

• عدم تشخیص کابل شارژ: اگر کابل سالم است اما گوشی هیچ واکنشی به اتصال شارژر نشان نمی‌دهد، احتمالاً سوکت روی برد شارژ آسیب دیده است.
• قطع و وصل شدن مداوم شارژ: این حالت معمولاً ناشی از شل شدن یا اکسیداسیون پایه‌های اتصال روی برد است.
• خرابی میکروفون: از آنجایی که میکروفون اصلی روی برد شارژ قرار دارد، اگر مخاطب صدای شما را نمی‌شنود، احتمالاً باید برد شارژ را تعویض کنید.
• مشکل در اتصال هندزفری: برخی خرابی‌ها در مدار صدای گوشی ریشه در اتصالی برد زیر دارند.
• تنوع قطعات: از برد شارژر موبایل سامسونگ تا برندهای دیگر هر گوشی بسته به مدل و معماری طراحی، برد منحصر‌به‌فرد خود را دارد. برای مثال، برد شارژر در مدل‌های سری A و S سامسونگ تفاوت‌های ساختاری زیادی با هم دارند.

اگر به دنبال تعمیر گوشی هستید، دسترسی به آرشیو کامل قطعات از جمله فلت گوشی اهمیت بالایی دارد. برای مثال، اگر مشکل از فلت باشد، تعویض برد شارژ بدون بررسی فلت سامسونگ یا فلت شیائومی ممکن است نتیجه مطلوب را ندهد.

راهنمای کامل شناخت انواع فلت گوشی در موبوپارت.

چالش‌ها و مشکلات بعد از تعویض برد گوشی

یکی از دغدغه‌های اصلی تعمیرکاران و کاربران، بروز مشکلات بعد از تعویض برد شارژ گوشی است. این مشکلات اغلب به دلیل استفاده از قطعات بی‌کیفیت یا نصب غیرحرفه‌ای رخ می‌دهد. برخی از این موارد عبارتند از:

• افت آنتن‌دهی: برد شارژ وظیفه انتقال سیگنال‌های آنتن به مادربرد را دارد. اگر برد تعویضی کیفیت پایین داشته باشد، آنتن‌دهی ضعیف می‌شود.
• کند شدن سرعت شارژ (عدم پشتیبانی از فست شارژ): برخی بردهای متفرقه، قابلیت فست شارژ (Fast Charge) را پشتیبانی نمی‌کنند.
• داغ شدن بیش از حد: اتصال غیراستاندارد می‌تواند باعث افزایش مقاومت و داغ شدن ناحیه شارژ شود.

برای جلوگیری از این اتفاق، توصیه می‌شود همیشه از قطعات اورجینال یا های‌کپی باکیفیت استفاده کنید که در فروشگاه موبوپارت قابل تهیه هستند. بردهای غیراصلی و فیک، نه تنها کیفیت ساخت پایینی دارند، بلکه به دلیل عدم هماهنگی با مدارات دستگاه و ضعف در برابر نوسانات برقی، ممکن است در کوتاه‌مدت باعث خرابی‌های گسترده‌تری شوند.

هزینه تعویض برد شارژ گوشی

هزینه تعویض برد شارژ گوشی به عوامل متعددی بستگی دارد. مدل گوشی، کیفیت برد شارژ انتخابی و دستمزد تعمیرکار، اصلی‌ترین پارامترهای تعیین‌کننده قیمت نهایی هستند. از آنجایی که باز کردن گوشی‌های هوشمند امروزی نیازمند دقت بالا و ابزارهای مخصوص است تا به قطعات حساسی نظیر فلت گوشی آسیب نرسد، پیشنهاد می‌کنیم از سپردن این کار به افراد غیرمتخصص پرهیز کنید.

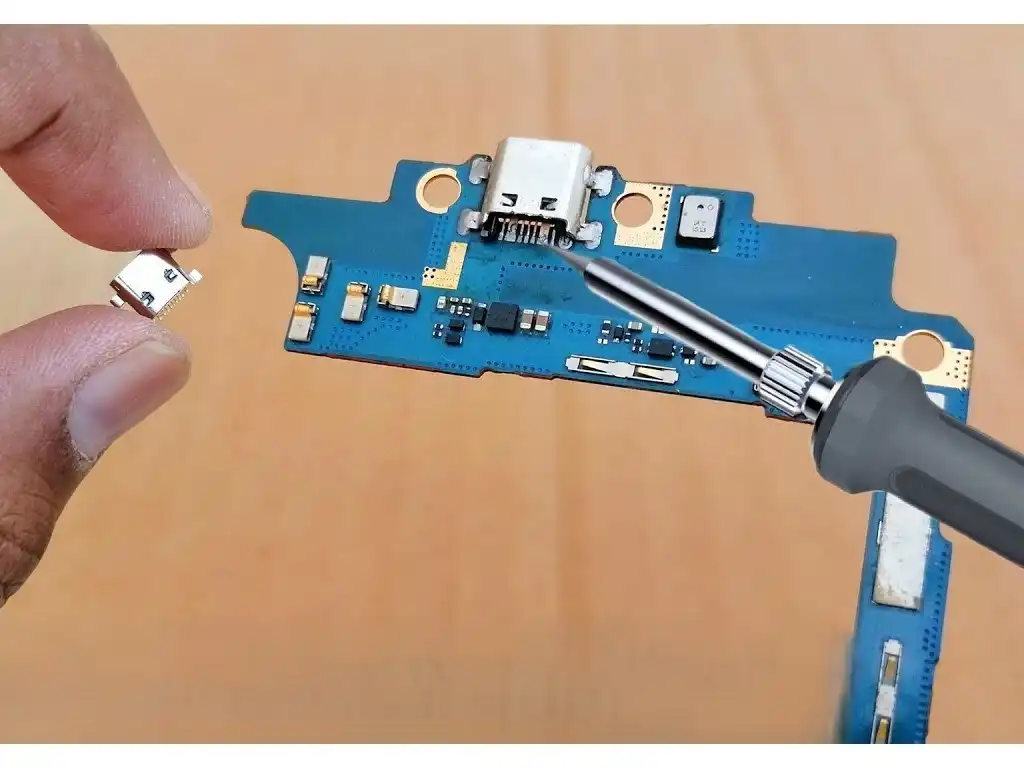

راهنمای خرید بردهای تخصصی

در بازار قطعات، بردهای مختلفی وجود دارد. گاهی کاربران با عبارت برد شارژ همه کاره موبایل مواجه می‌شوند. این نوع بردها معمولاً برای پروژه‌های آزمایشگاهی یا گوشی‌های بسیار قدیمی کاربرد دارند و برای گوشی‌های هوشمند مدرن که نیاز به هماهنگی دقیق با پردازنده دارند، توصیه نمی‌شوند. همچنین برای پروژه‌های الکترونیکی خاص، ممکن است به قطعاتی مانند برد شارژ باتری لیتیومی یا ماژول‌های برد شارژر باتری 12 ولت نیاز داشته باشید که کارکردی کاملاً متفاوت با بردهای اختصاصی موبایل دارند. هنگام خرید، بررسی دسته‌بندی‌های سایت ما بسیار کمک‌کننده است. برای مثال اگر دستگاه شما از خانواده اپل است، علاوه بر برد شارژ، شاید نیاز به بررسی فلت آیفون داشته باشید یا برای مدل‌های دیگر، انواع فلت ال سی دی، فلت نوکیا و فلت هوآوی را بررسی کنید.

برای بررسی مشکلات رایج فلت پاور و فلت ولوم گوشی و نحوه تشخیص آن‌ها کلیک کنید.

سوالات متداول

آیا بعد از تعویض برد شارژ، اطلاعات گوشی پاک می‌شود؟

خیر، برد شارژ گوشی یک قطعه جانبی برای انتقال نیرو است و هیچ ارتباطی با حافظه داخلی گوشی (هارد) ندارد؛ بنابراین اطلاعات شما کاملاً ایمن می‌ماند.

چرا پس از تعویض برد شارژ گوشی، صدای من برای دیگران ضعیف ارسال می‌شود؟

میکروفون اصلی گوشی بر روی برد شارژ گوشی قرار دارد. اگر برد جدید کیفیت پایینی داشته باشد یا میکروفون آن استاندارد نباشد، کیفیت صدای ارسالی به‌شدت افت می‌کند. همیشه از قطعات باکیفیت استفاده کنید.

آیا خودم می‌توانم برد شارژ گوشی را تعویض کنم؟

تعویض برد گوشی نیاز به ابزار تخصصی و مهارت در باز کردن گوشی دارد. با توجه به ظرافت قطعاتی مانند فلت گوشی، توصیه می‌کنیم اگر تجربه کافی ندارید، این کار را به تعمیرکاران مجرب بسپارید.
